一、名称、型号

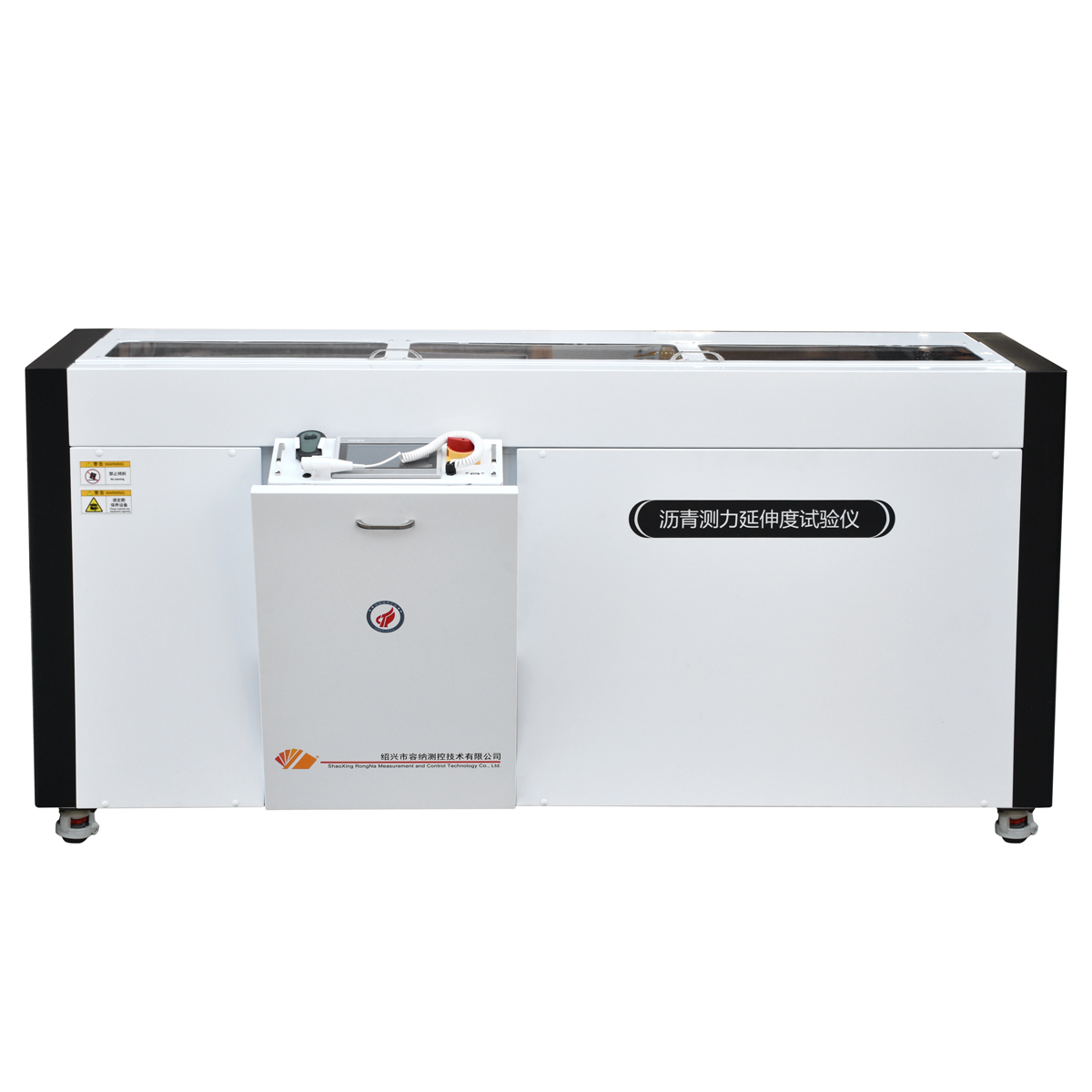

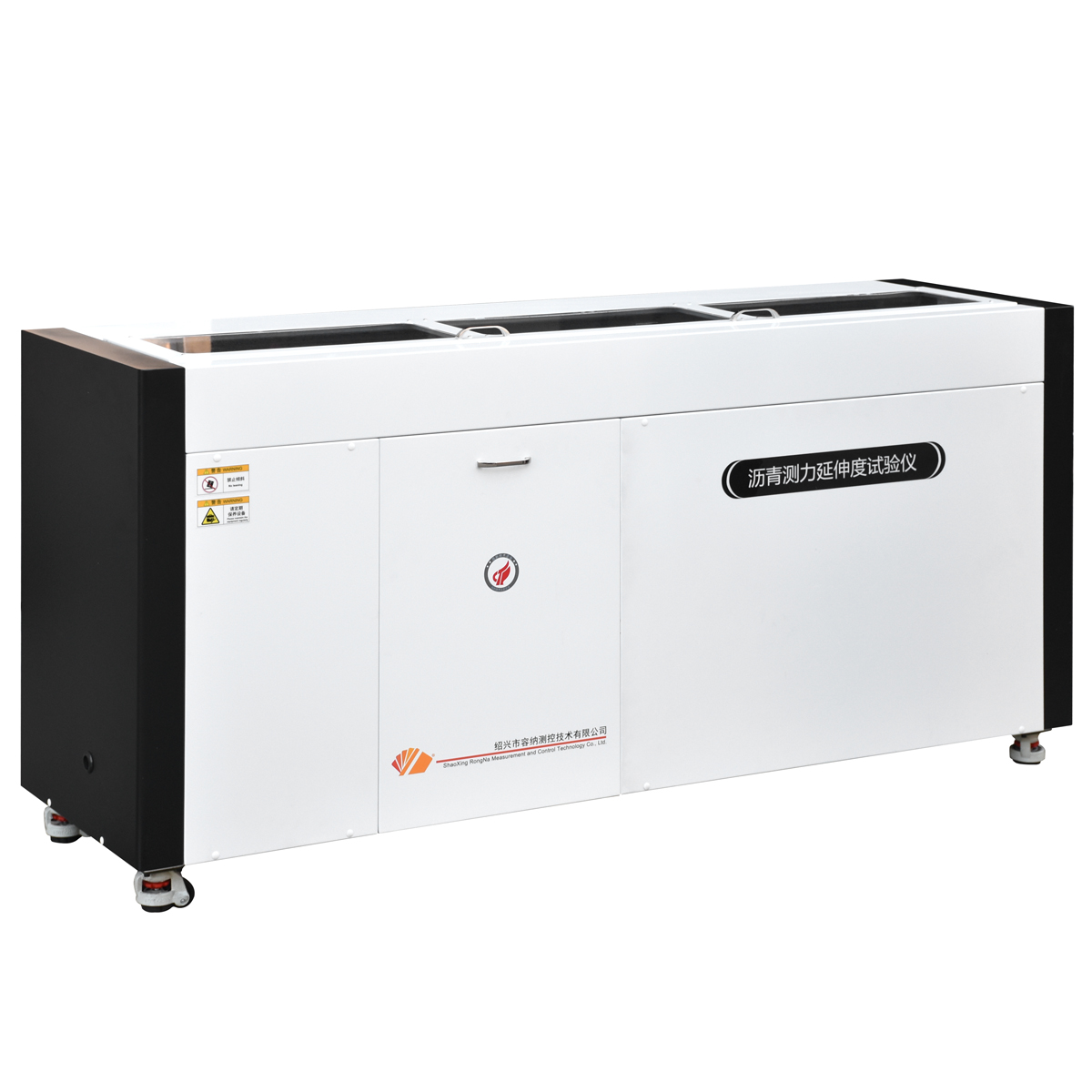

名称：沥青测力延伸度试验仪

型号：RN-0605B

二、执行标准

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》

三、功能总述

本测力延度仪是专为满足《公路工程沥青及沥青混合料试验规程》（JTG 3410-2025）中 T0640 沥青黏聚性试验（测力延度仪法）要求研发的高精度试验设备，核心用于测定沥青材料的黏聚特性，量化评估其抗裂能力与力学稳定性，广泛适配道路石油沥青、聚合物改性沥青、回收路面沥青及乳化沥青残留物等多类沥青材料的性能检测，为公路工程材料质量管控与结构设计提供关键数据支撑。

四、技术参数

控温范围：0℃～50℃

控温精度：±0.1℃

最大延度测量：1.5m（测量精度±1mm）

测力范围：0～300N

测力精度：±0.1N

拉伸速度:：高温档：(50±2.5) mm/min；

       低温档：(10±0.5) mm/min

同时测试试样数：3个

额定功率：4000W

五、产品特点

5.1精准环境与过程控制功能

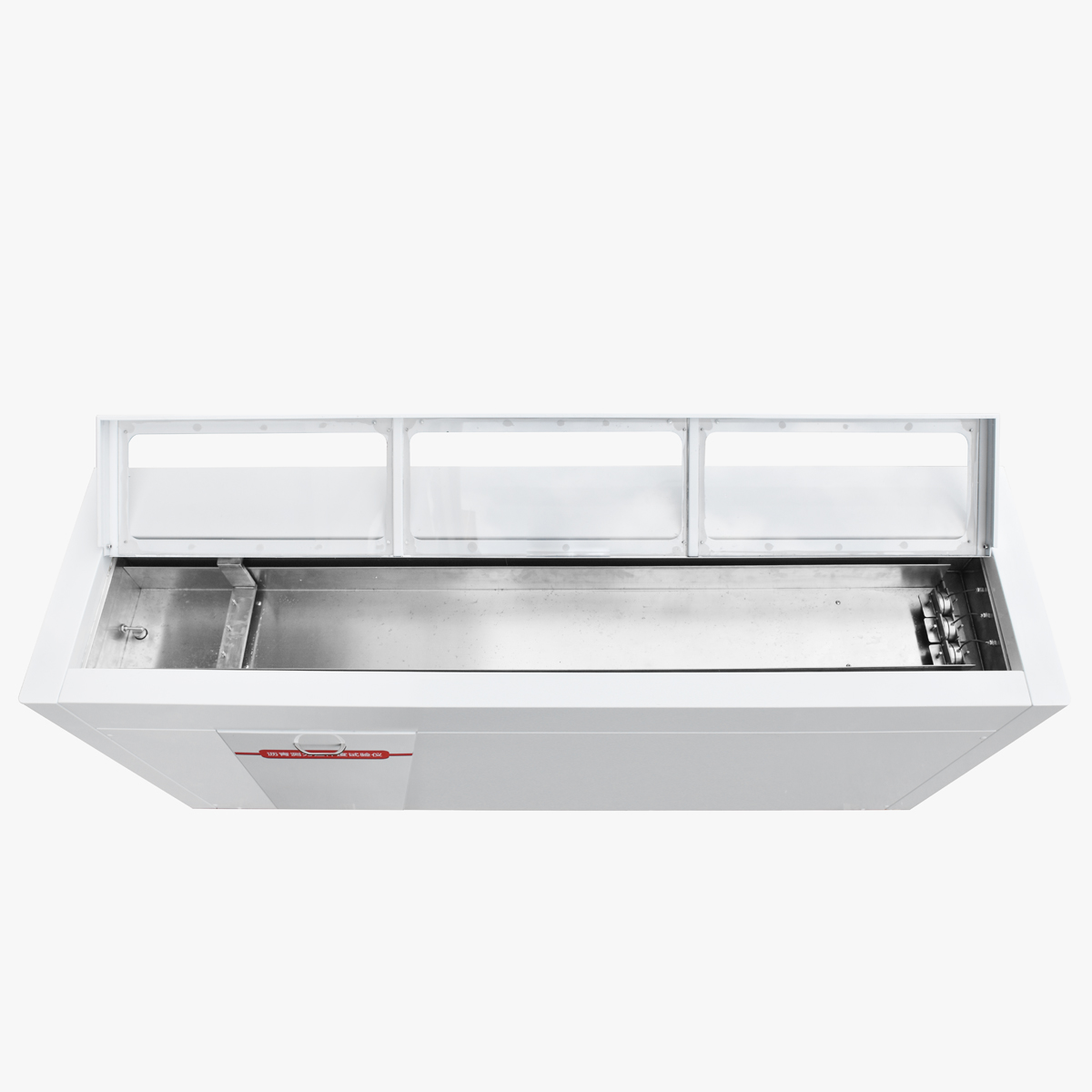

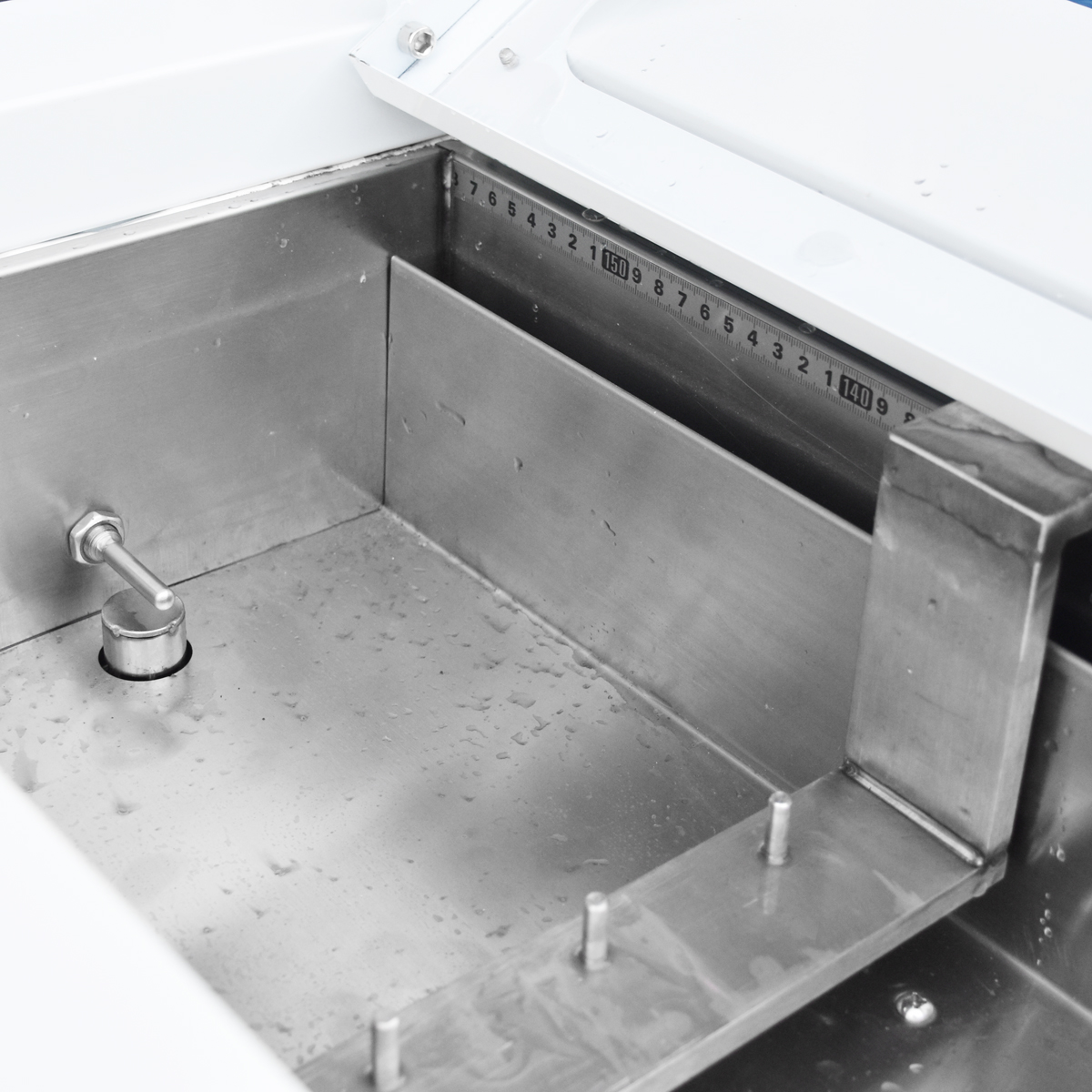

多维温控系统：配备高精度自动控温模块，可精准实现 5℃、10℃、25℃等试验温度的设定与维持（道路石油沥青常规试验温度10℃，聚合物改性沥青常规试验温度5℃），控温精度达±0.1℃，水槽双层保温设计结合循环系统，确保水面距试件表面不小于25mm的试验环境温度均匀稳定，且试验过程中水温波动严格控制在标准允许范围内。

稳定拉伸驱动：采用伺服电机与滚珠丝杠传动结构，实现125px/min 标准拉伸速度的精准输出，速度控制精度达±6.25px/min，拉伸过程平稳无振动，避免因机械波动影响试验数据准确性，同时支持试件拉伸至断裂或达到400mm仍未断裂时的自动终止控制。

试验状态适配：当发现沥青细丝浮于水面或沉入槽底时，可通过配套操作指引调整水密度，确保试件在拉伸过程中处于理想受力状态，且支持试验过程中水循环关闭控制，避免水面晃动干扰测试。

5.2全面数据采集与处理功能

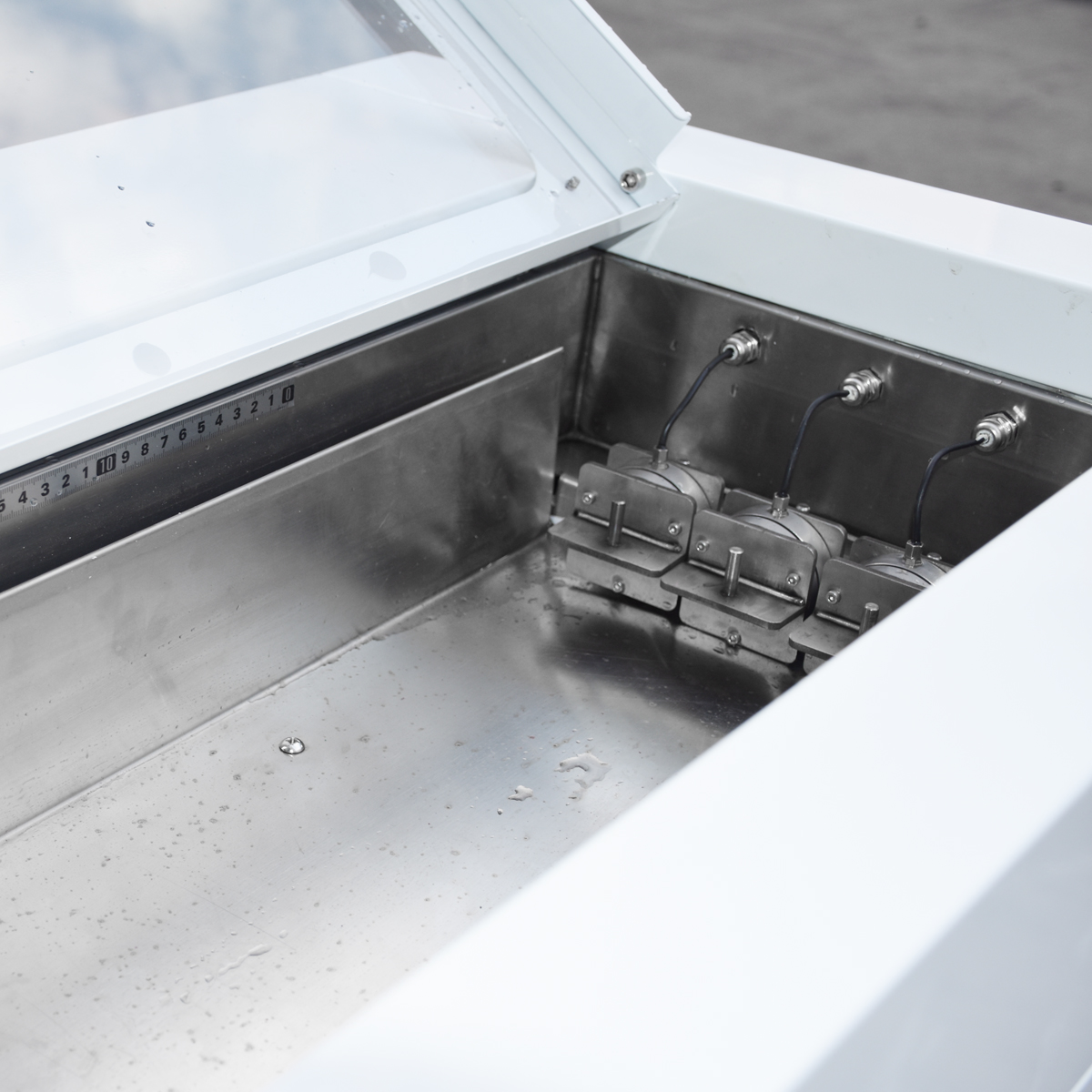

高精度参数感知：集成高分辨率测力传感器与位移测量组件，测力范围覆盖0N～300N，拉力分辨率达0.1N；伸长变形值测量范围0～3750px，分辨率2.5px，可实时捕捉拉伸过程中每2.5px 变形量对应的黏聚力数据，完整记录试件受力与变形的动态关系。

曲线生成与计算：自动以伸长变形值为横坐标、黏聚力为纵坐标生成关系曲线，通过数据处理模块精准计算曲线与横坐标形成的封闭区域面积，得出沥青黏聚能（单位：J），同时自动识别并记录最大黏聚力（fmax）与断裂时最大伸长变形值（Lmax）等关键指标。

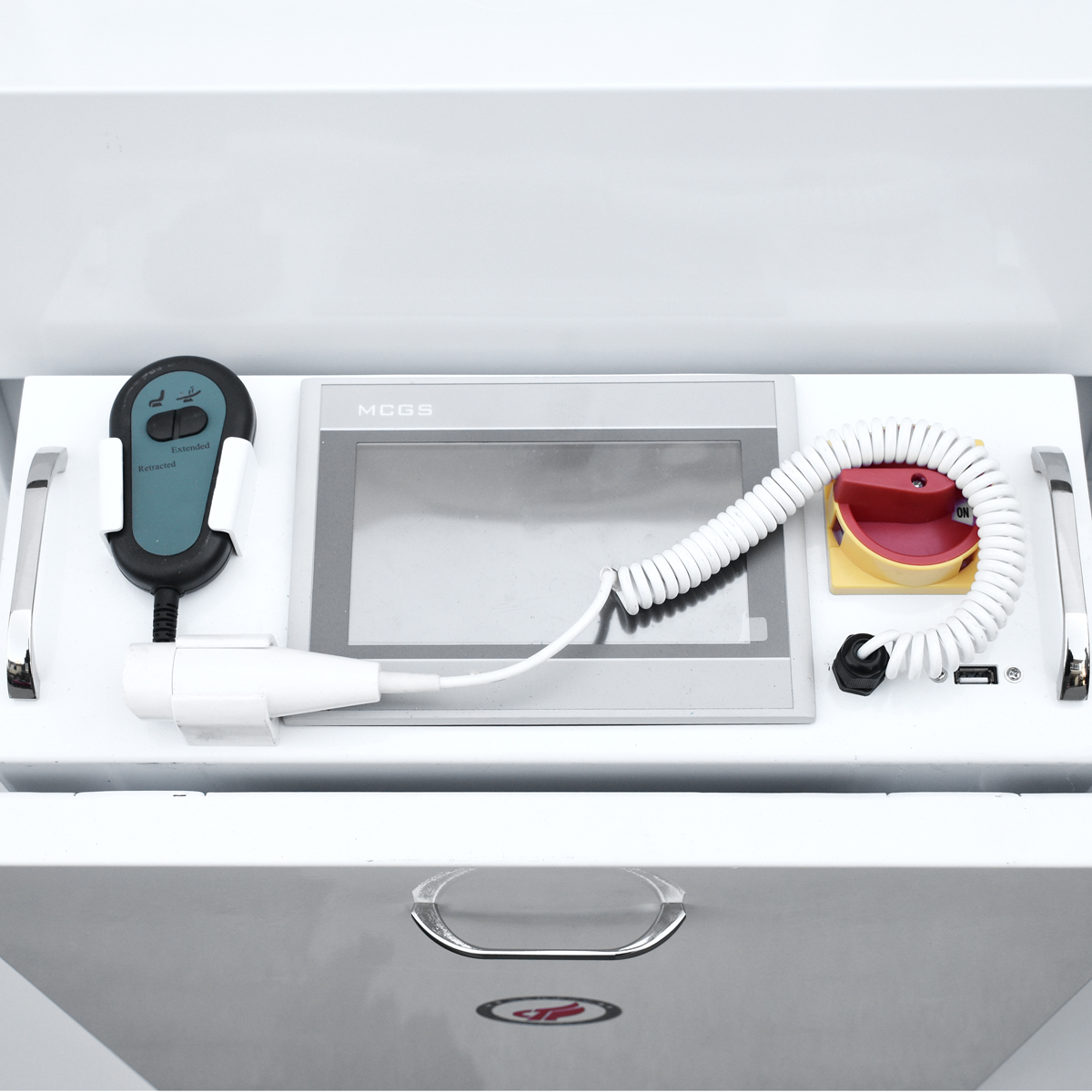

数据管理与输出：支持多组平行试验数据存储，配备数据显示,包含沥青类型、试验温度、拉伸速度等基础信息及各项检测指标，满足标准附录A的记录要求。
