一、名称、型号

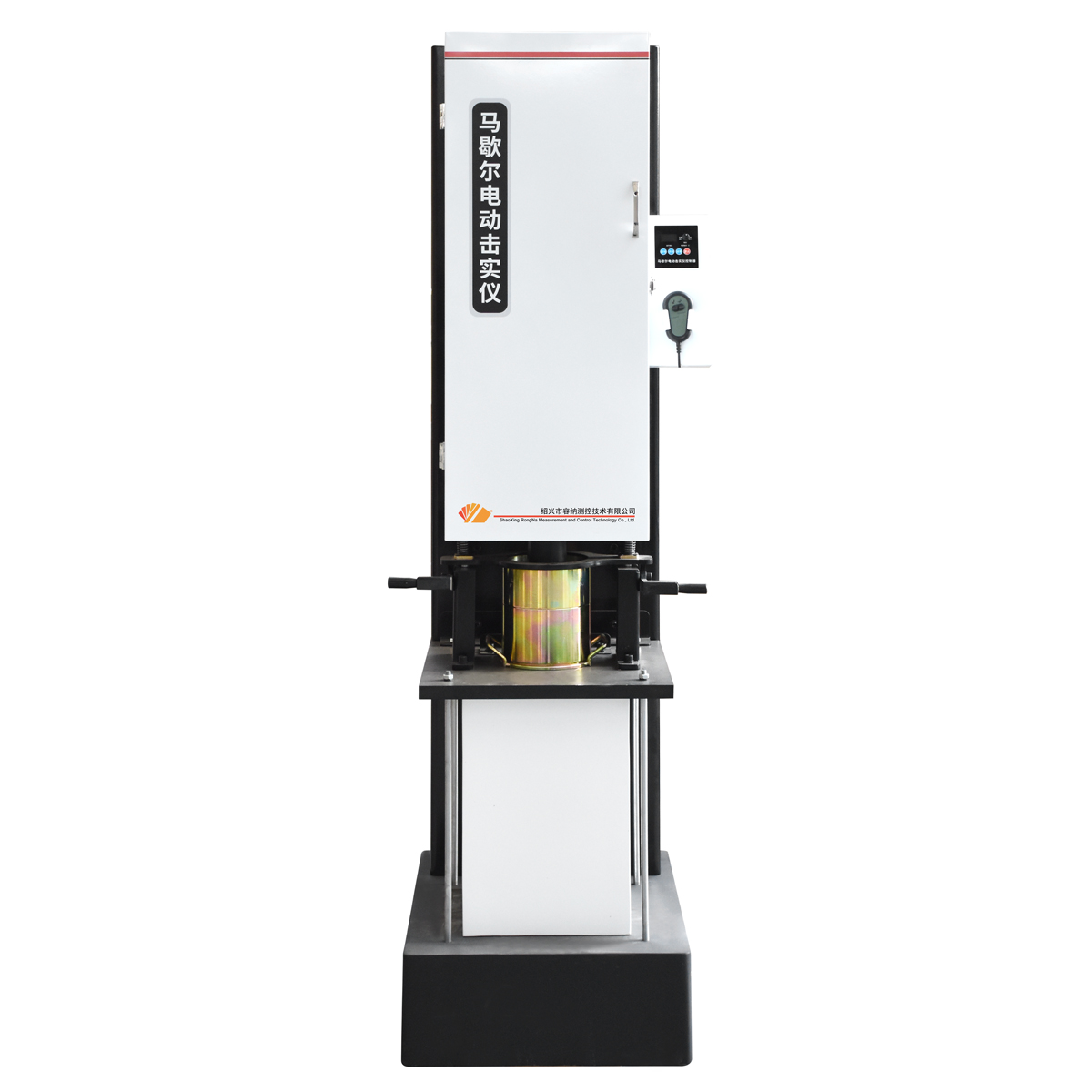

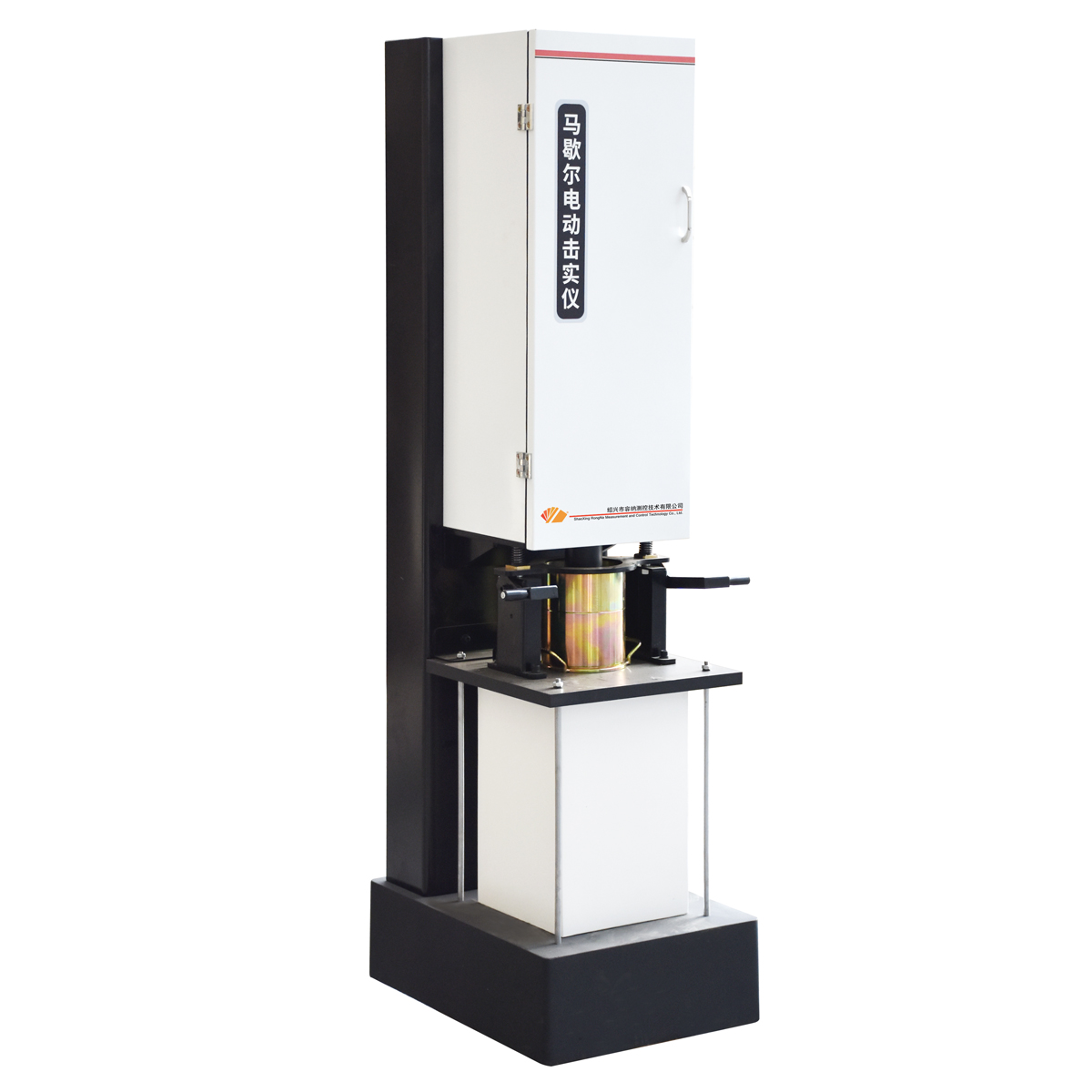

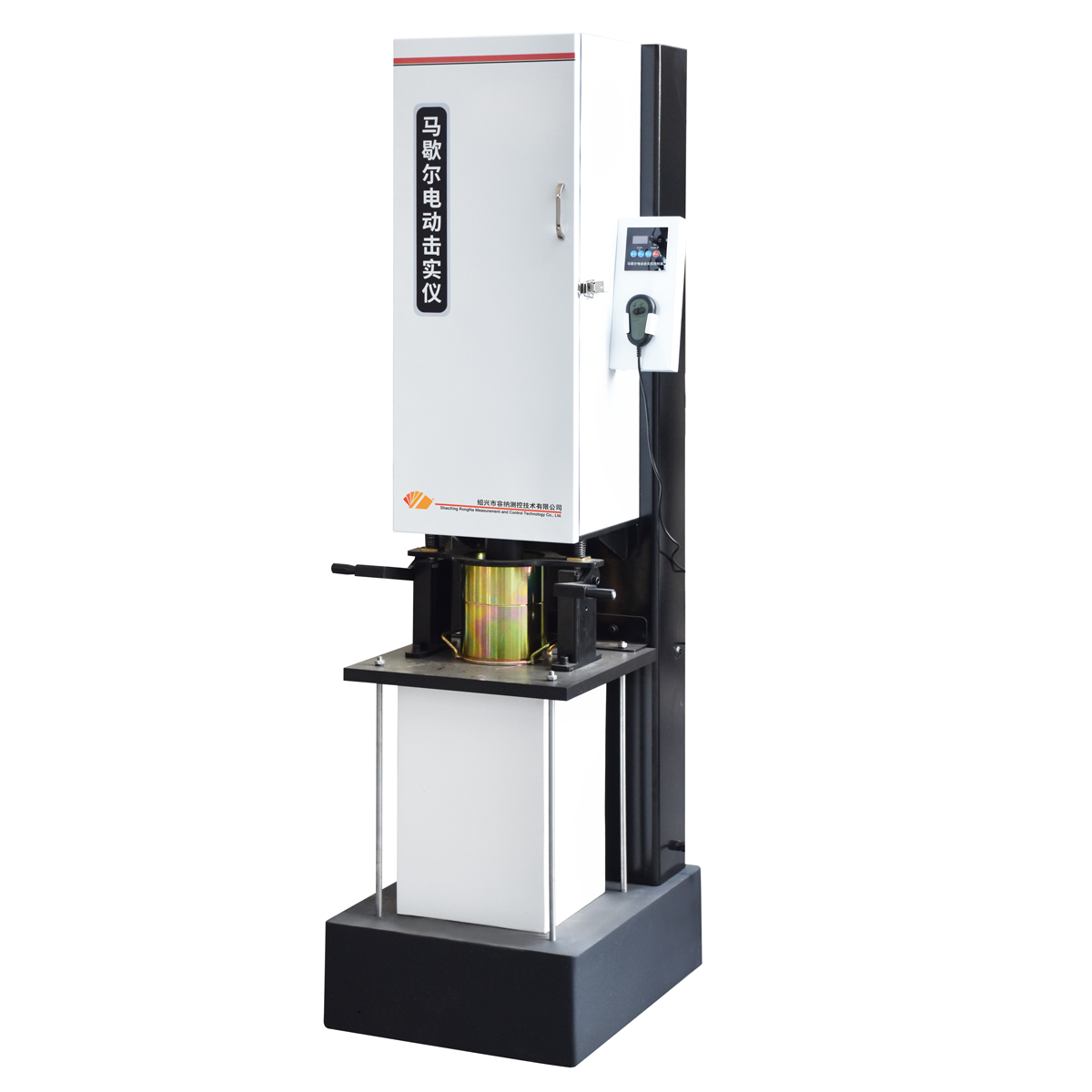

名称：马歇尔电动击实仪（大型）

型号：RN-0702L

二、执行标准

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》

三、功能总述

专为沥青混合料大型马歇尔试件击实成型设计，用于大粒径集料混合料（最大粒径≤31.5mm）、厚层沥青混合料的质量检测。

四、技术参数

滑块质量：10210g±10g

击实锤总质量：24950g ±100g

导杆直径：30mm

自由落高：457.2mm ±2.5mm

击实频率：55～68次/min

试筒直径：152.4mm ±0.2mm

台面尺寸：长（450mm±5mm）× 宽（450mm±5mm）× 高（25mm±2mm）

电源电压：AC（220V±10%）50Hz

电机功率：400W

设备重量：约350KG

主机尺寸：长450mm×宽610mm×高1950mm

五、产品特点

5.1刚性框架：采用冷轧钢板焊接框架+加强筋设计，设备整体刚性强，有效减少晃动。

5.2无需计数器：伺服系统内置编码器自动计数，无需额外安装机械计数器或光电传感器，彻底避免传统计数器在高频振动下易损坏、计数偏差等问题。

5.3精准控制：伺服系统具备毫秒级响应与闭环调节能力，精准控制落高一致性、频率稳定性、启停平稳性。

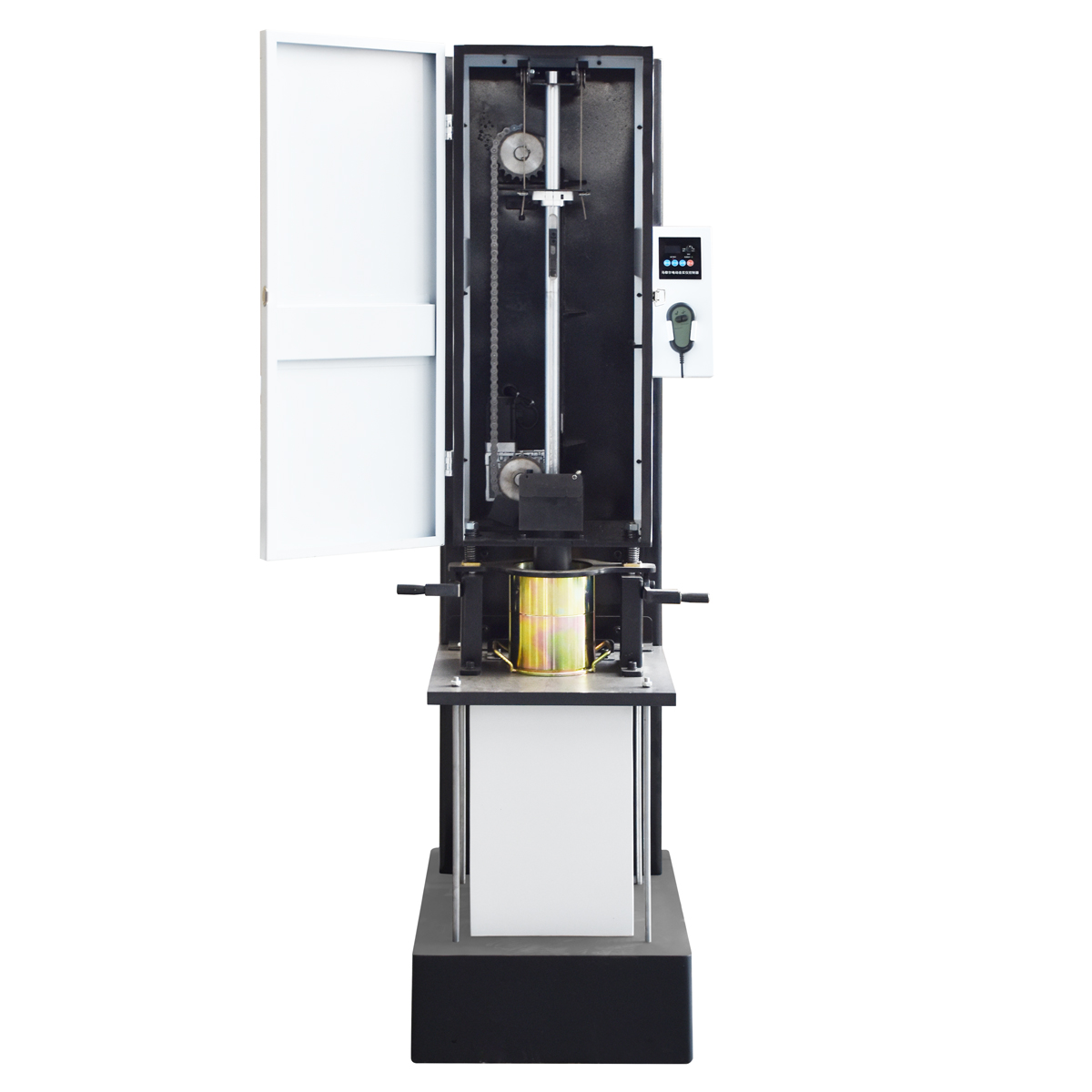

5.4电动提锤：电动推杆独立负责提锤，无需手动按压，即可将锤体平稳提升至标准落高，既降低操作强度，又避免人工提锤的高度波动，保障击实能量一致。

5.5快速装模：试模卡扣采用快速锁紧结构，装模定位偏差≤2mm，适配Φ152.4mm大型试件，装拆便捷高效。

5.6多重保护：集成过载保护、过流保护、位置超程保护功能，遇异常自动停机，避免设备损坏与人员安全风险。
