一、名称、型号

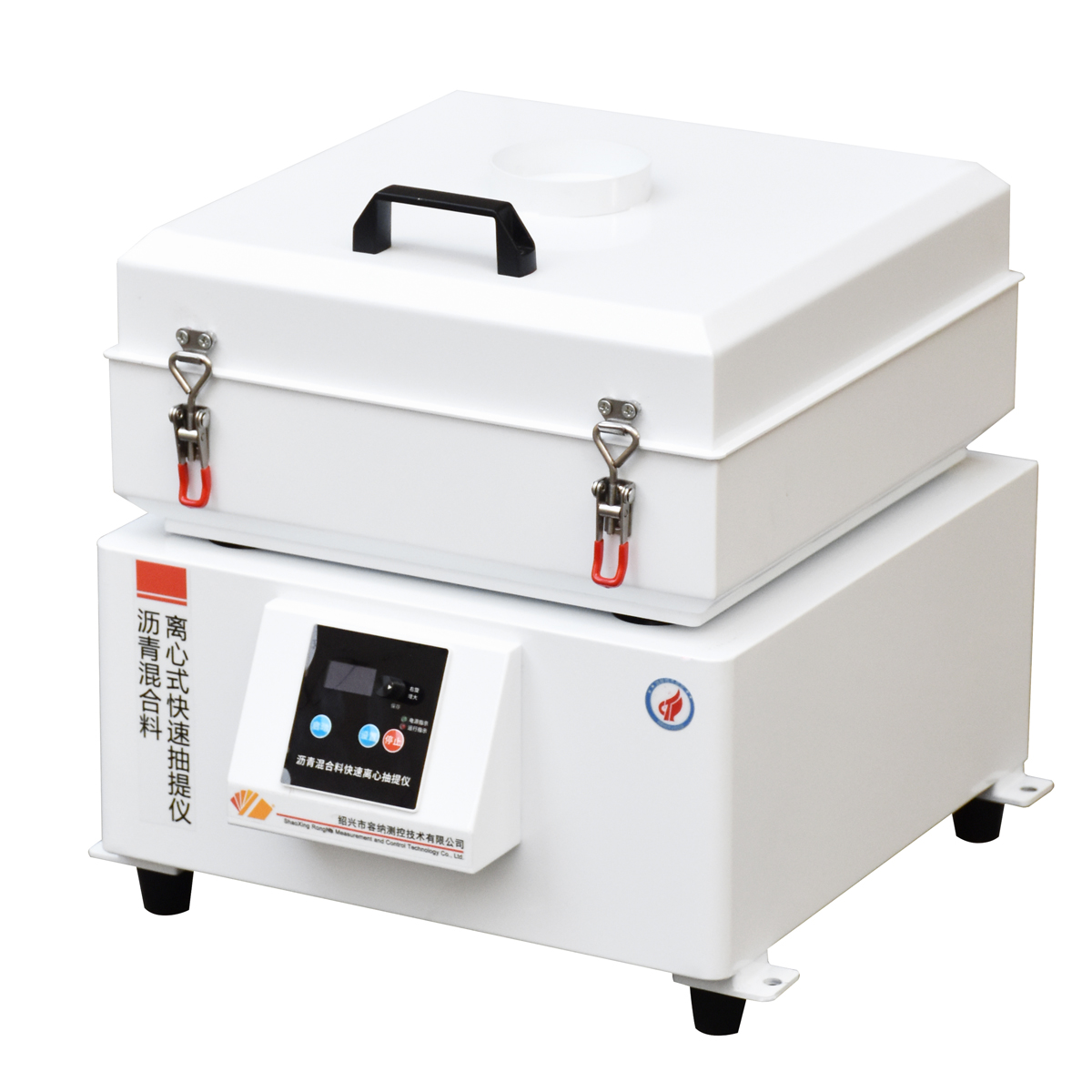

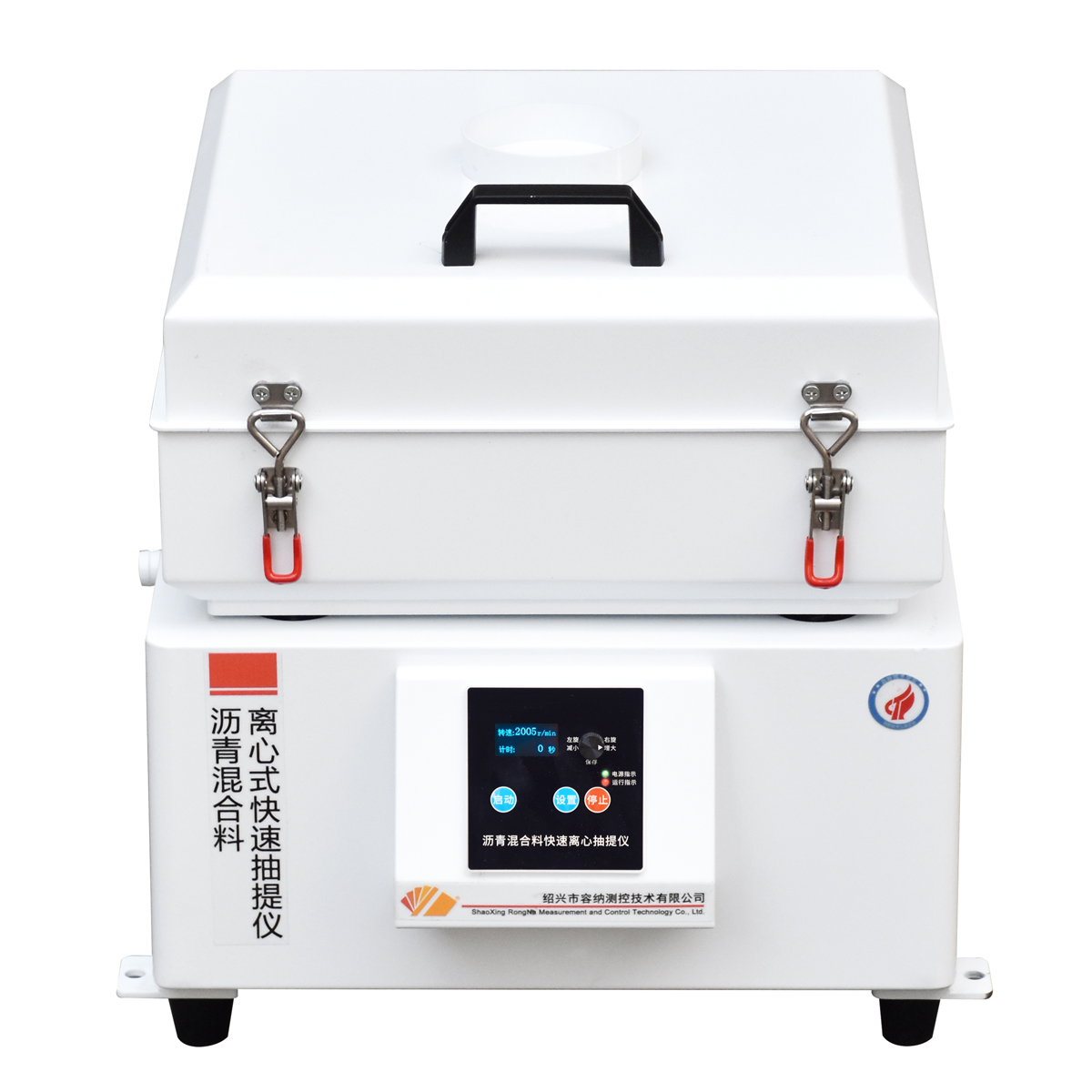

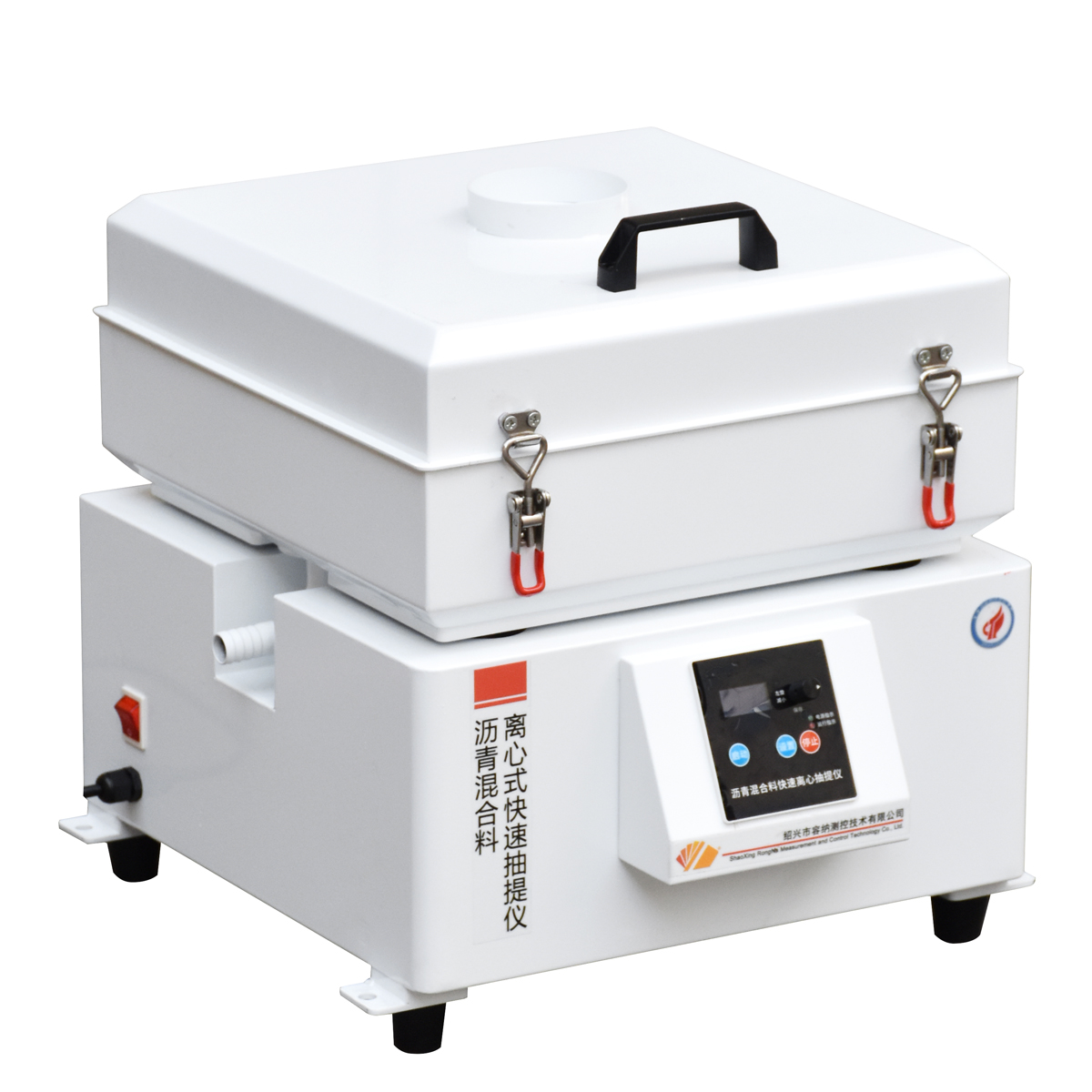

名称：沥青混合料离心式快速抽提仪

型号：RN-0722

二、执行标准

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》

T 0722-2025 沥青含量和级配试验（抽提法）

三、功能总述

沥青混合料离心式快速抽提仪依据中华人民共和国行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》中T 0722-2025《沥青含量和级配试验（抽提法）》2.3条“离心抽提仪法试验仪器与材料”的要求设计研发，适用于测定沥青混合料的沥青含量及级配。该设备可对热拌沥青混合料及路面取样的沥青混合料进行检测，广泛应用于沥青混合料生产、施工过程中的质量控制。其具有使用寿命长、操作简便、工作时间可自行设定、数字显示、自动控时、转速无级可调、自动停机、移动方便等特点，是沥青混合料质量检测的关键设备之一。

四、技术参数

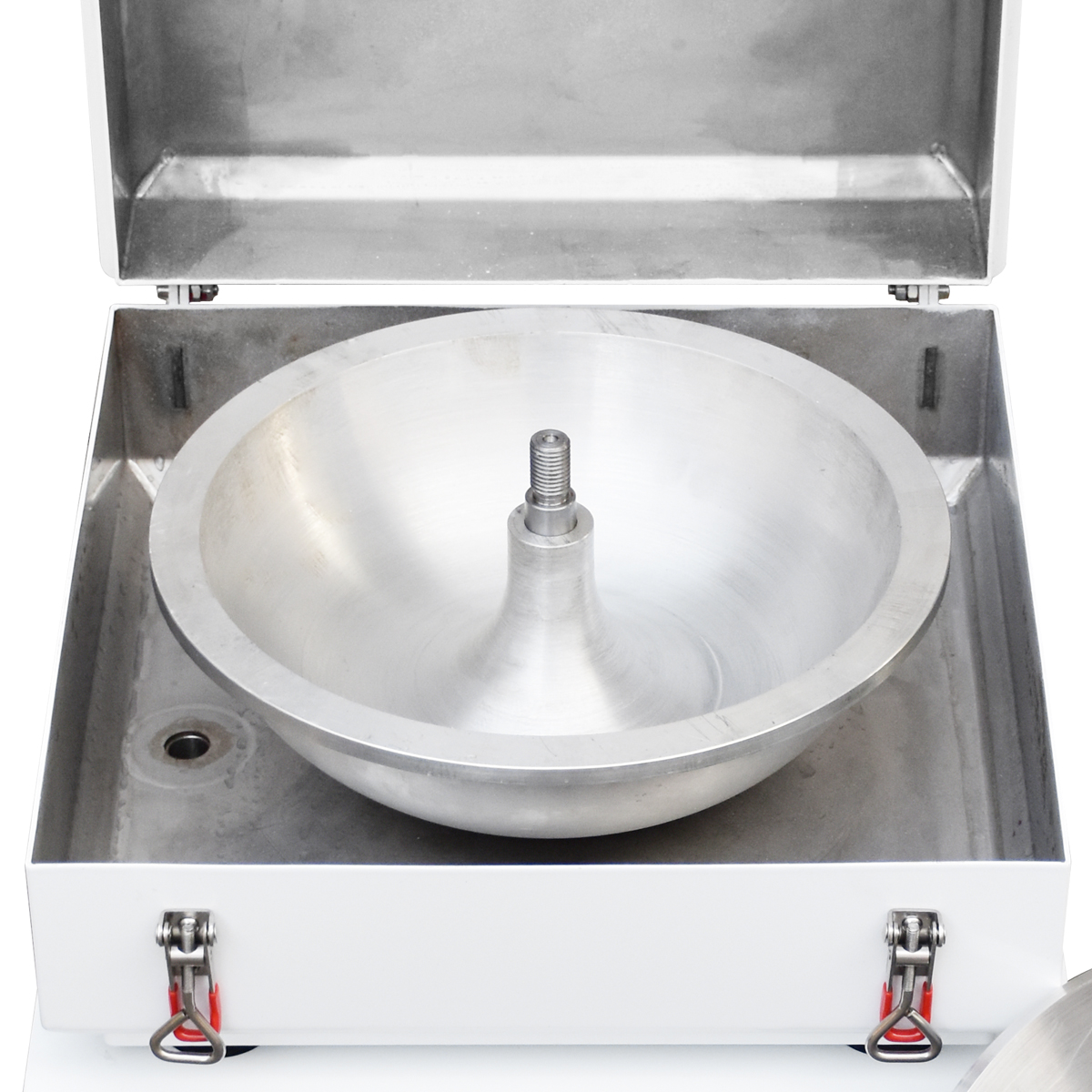

1、分离器容量：1500g/3000g（可根据实际配置选择）

2、分离室内径：270mm 外径：310mm

3、设备转速：0r/min～3600r/min（可调）

4、抽提精度：约0.1％

5、抽提时间：5～30分钟/次（注：根据试样类型、用量及抽提效果可自行设定，常规推荐10～20分钟/次）

6、电源电压：AC 220V±10%，50Hz

7、整机功率：1KW

8、整机净重：约40kg

9、主机尺寸：400㎜×460㎜×420㎜（长×宽×高）

五、工作原理

接通外接电源启动设备后，离心分离器转速按预设程序自动依次提升，时序逻辑如下：转速先升至低速500r/min，达到该转速的同时开始计时，保持20秒；20秒结束后自动升至中速2000r/min，达到该转速后开始计时，保持20秒；中速计时结束后自动升至高速3600r/min，达到该转速后开始计时，保持时间默认2000秒。高速阶段计时结束后，设备自动完成停机工作。在离心力作用下，沥青混合料中的沥青被溶剂溶解后甩出，实现沥青与矿料的分离。

六、核心特点

1、采用伺服电机驱动，运行稳定且转速控制精确、输出均匀；

2、最高转速可达3600r/min，满足高效抽提需求；

3、配备自动刹车功能，停机安全可靠；

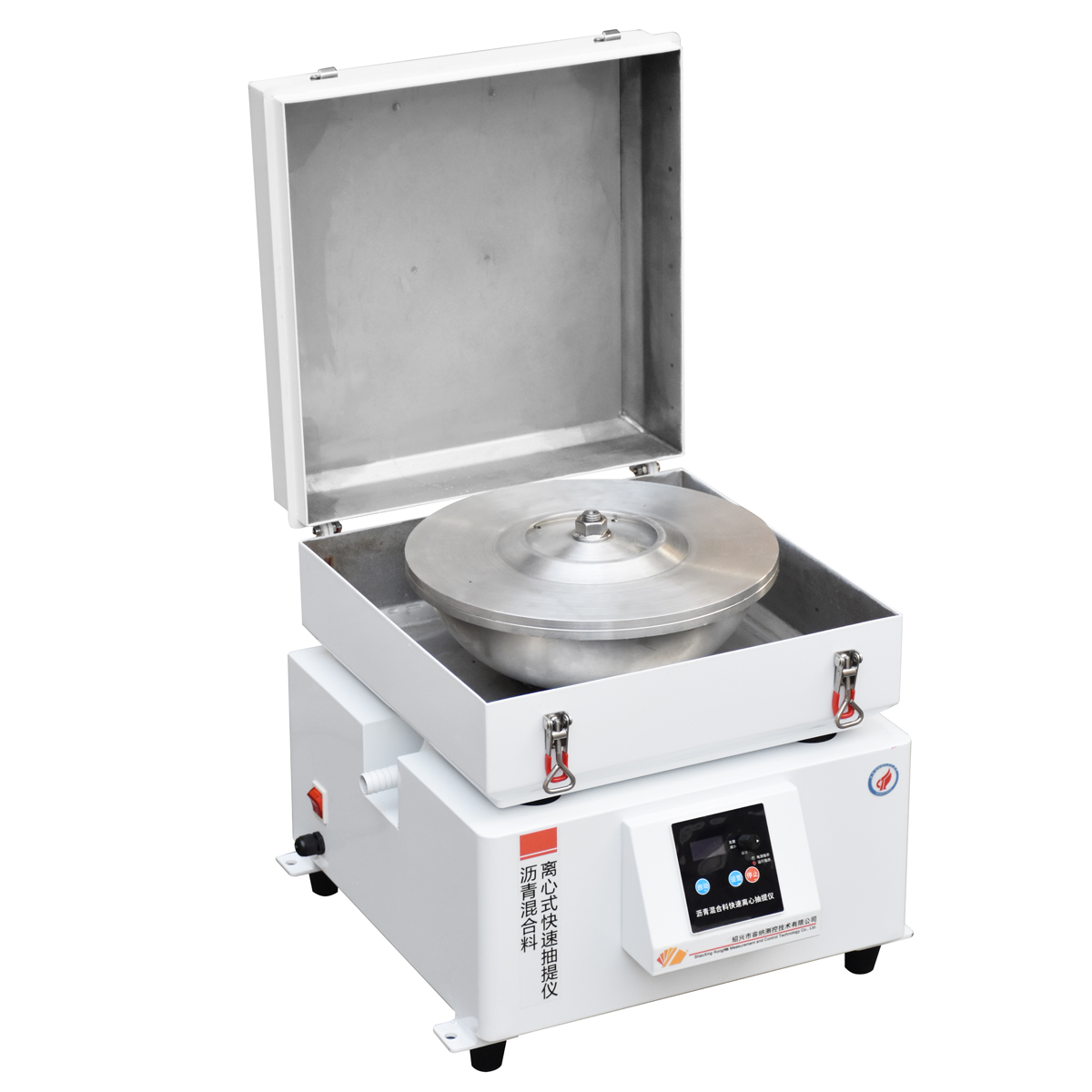

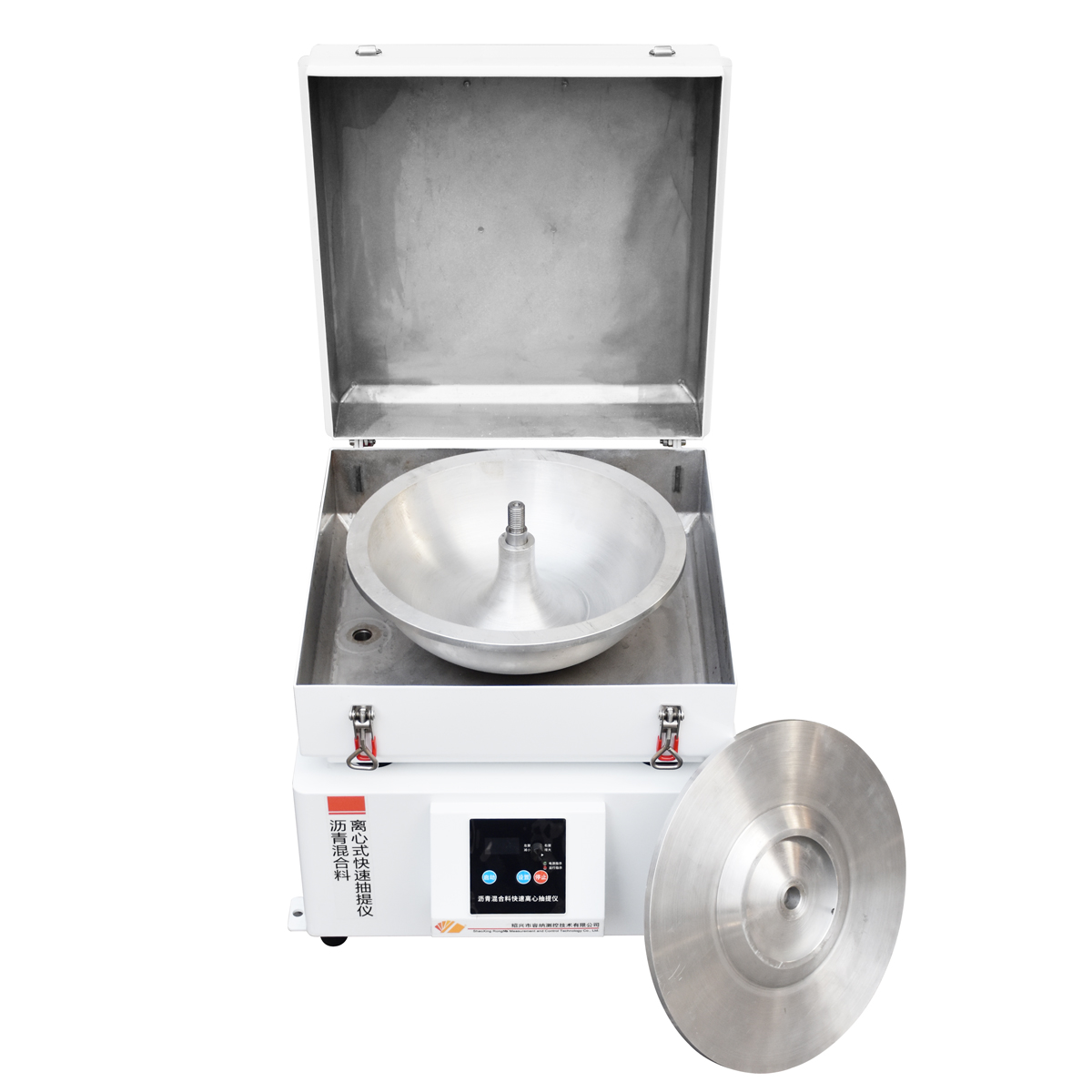

4、采用翻盖自立设计，操作空间开阔，便于试样装卸与设备清理；

5、不锈钢收集罩搭配外观静电喷塑工艺，兼具耐腐蚀与美观性；

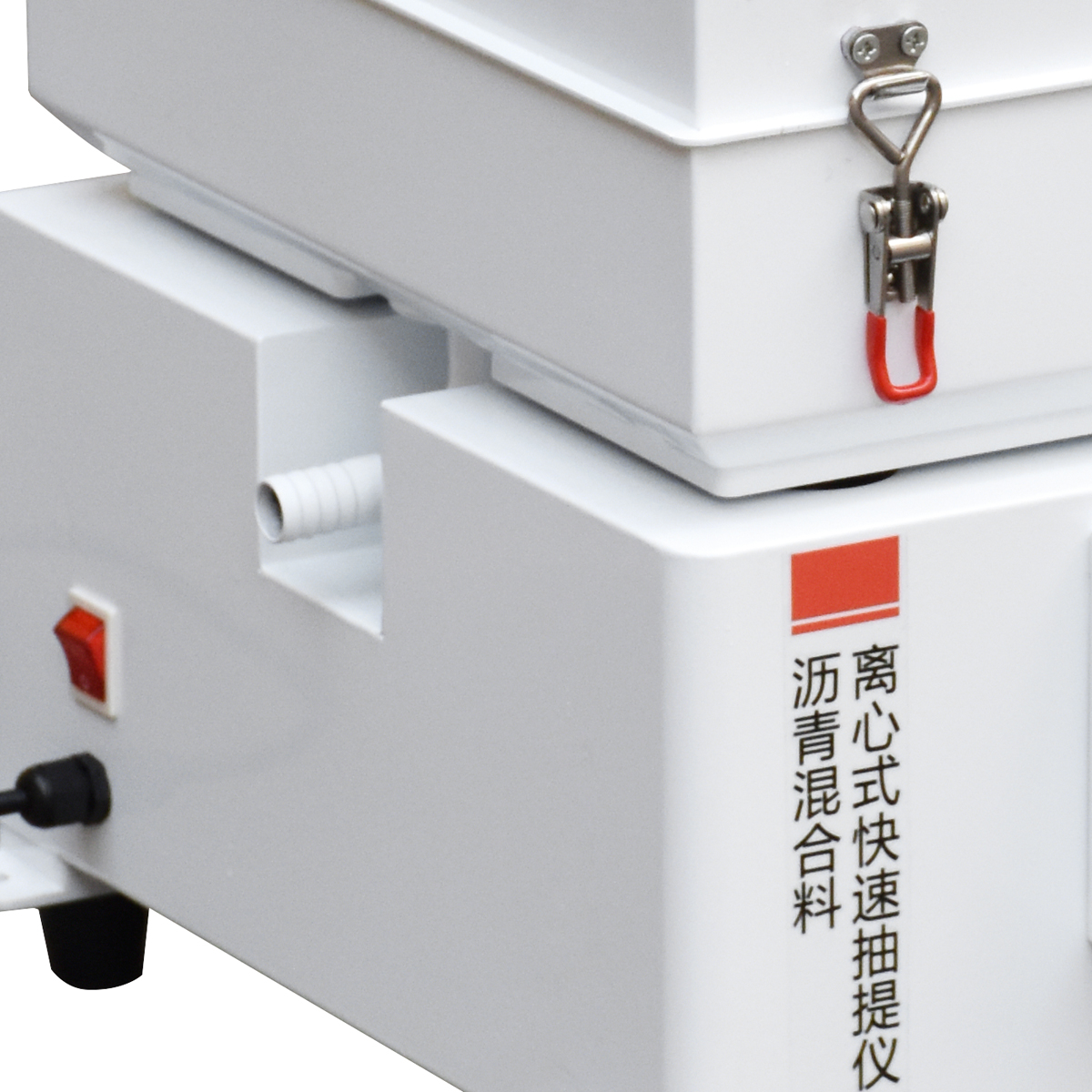

6、底部设有聚流槽结构，可实现溶液收集彻底，减少溶剂浪费与残留；

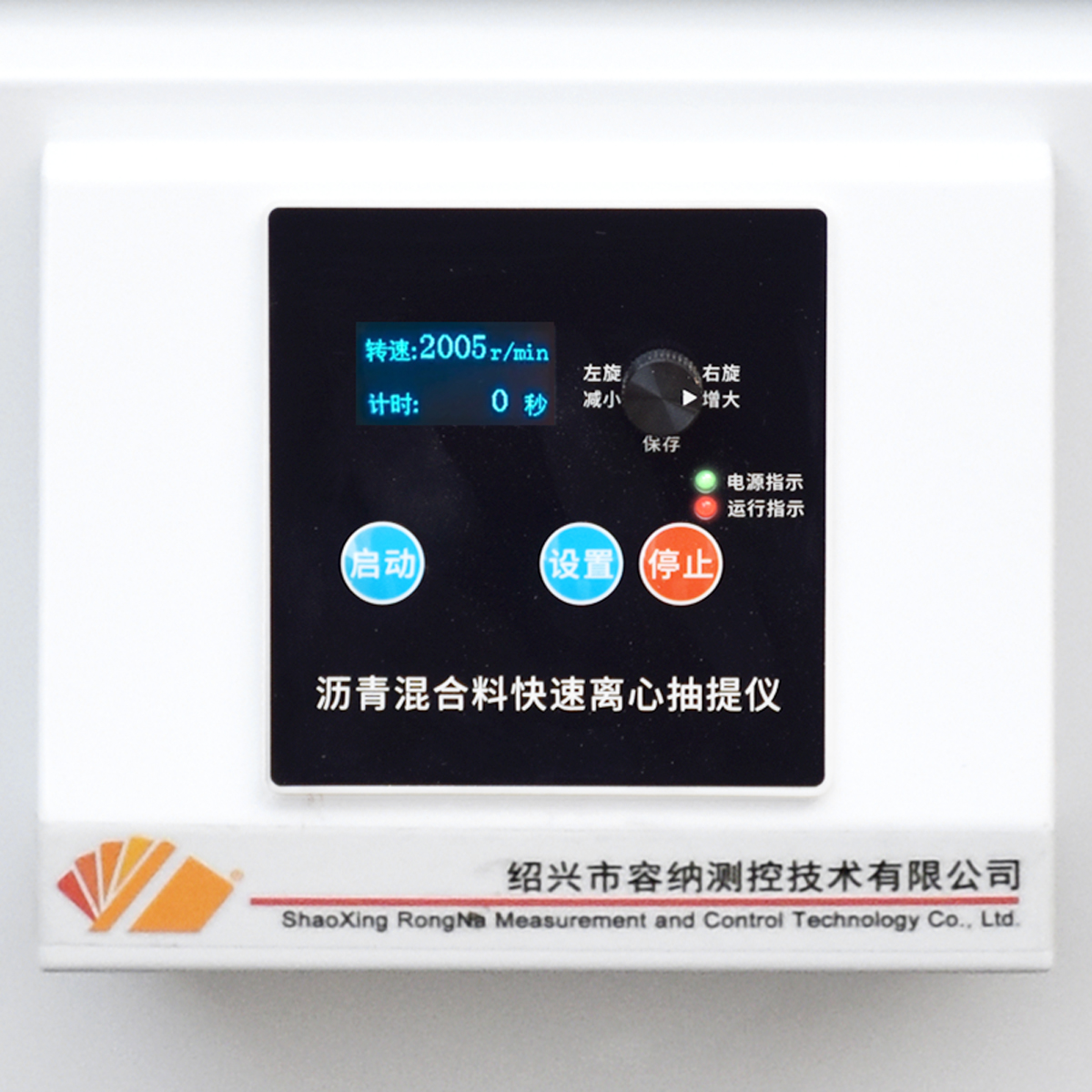

7、仪表支持多项参数设置，可根据不同试样类型灵活调整试验条件。
