一、名称、型号

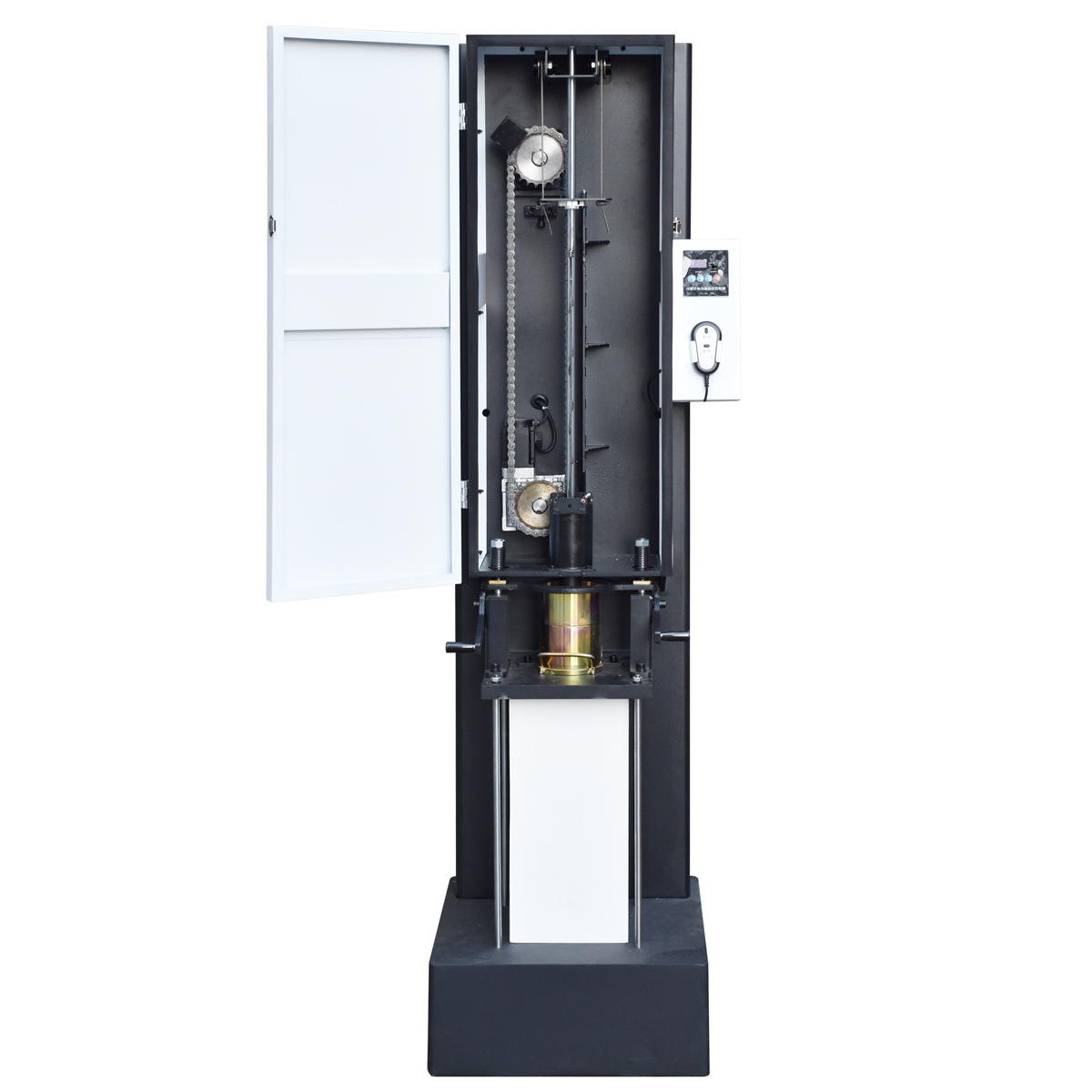

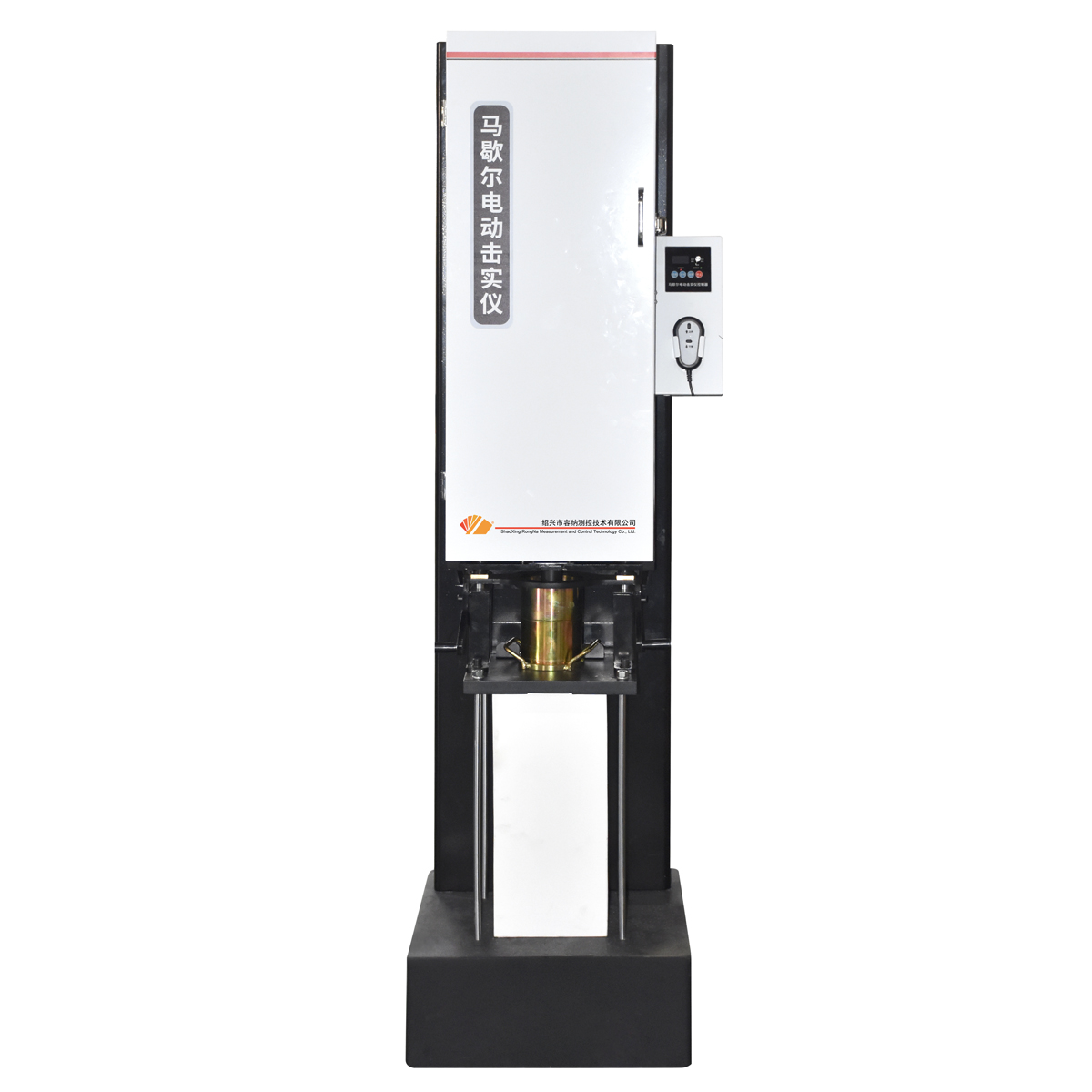

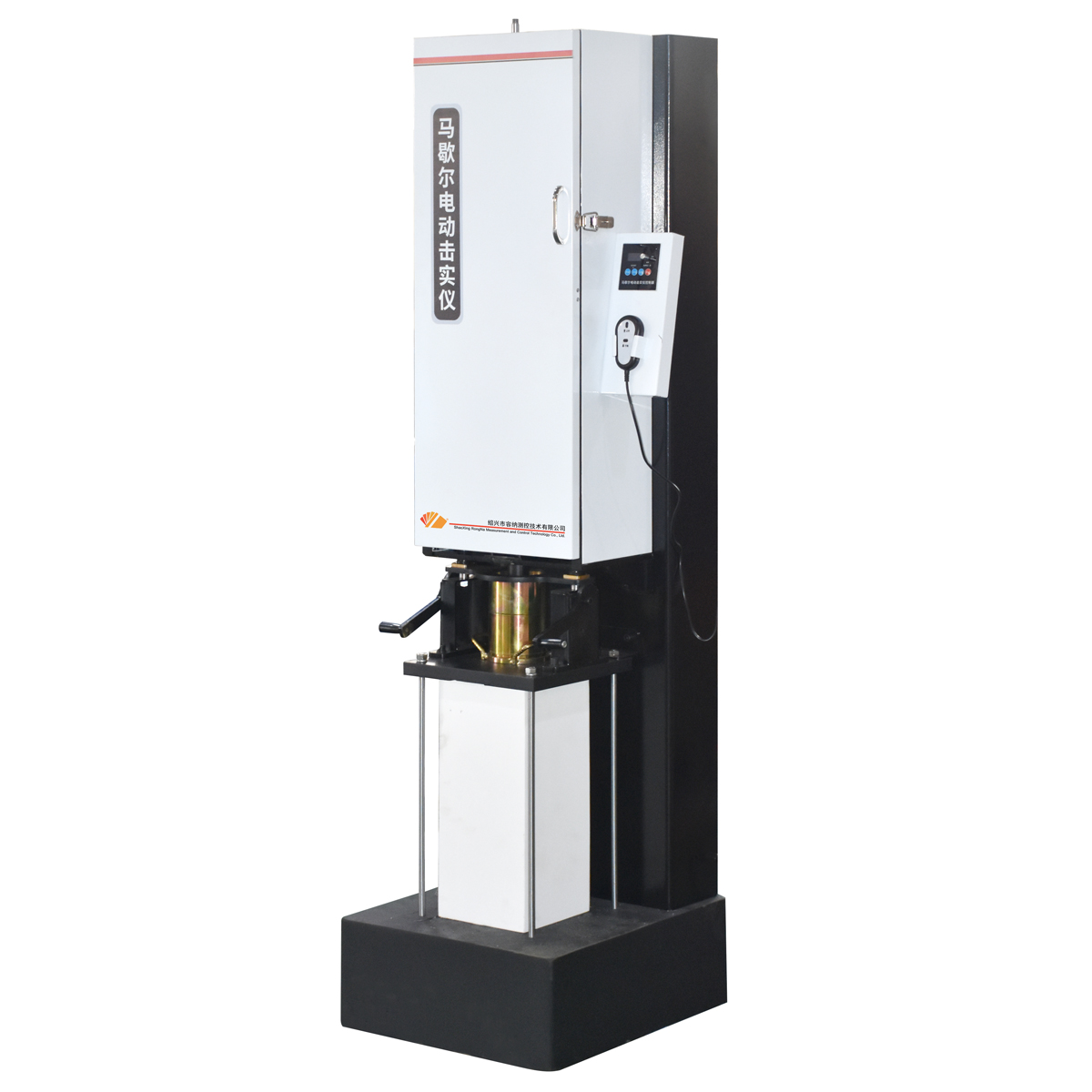

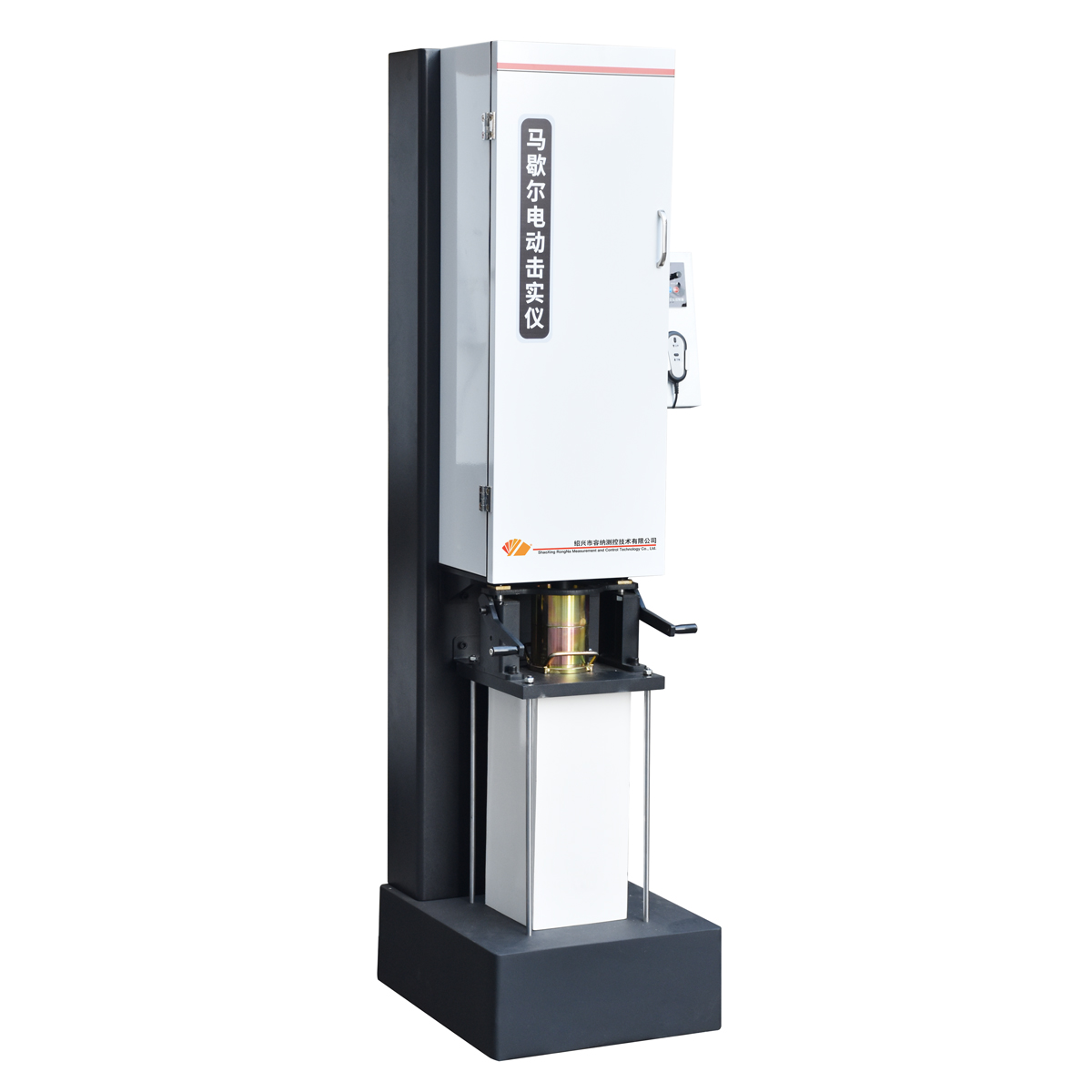

名称：马歇尔电动击实仪（标准型）

型号：RN-0702S

二、执行标准

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》

三、功能总述

专为沥青混合料标准型马歇尔试件击实成型设计，用于常规粒径集料混合料（最大粒径≤26.5mm）、薄层沥青混合料的质量检测，满足公路工程沥青混合料配合比设计及性能评价的常规试验需求。

四、技术参数

滑块质量：4536g±9g

击实锤总质量：7850g±50g

导杆直径：16mm

自由落高：457.2mm±1.5mm

击实频率：55～68次 /min

试筒直径：101.6mm±0.2mm

台面尺寸：长（305mm±5mm）×宽（305mm±5mm）×高（25mm±2mm）

电源电压：AC（220V±10%）50Hz

电机功率：400W

设备重量：约200KG

主机尺寸：长470mm×宽555mm×高1870mm

五、产品特点

5.1刚性框架：采用冷轧钢板焊接框架+加强筋设计，设备整体刚性强，有效减少高频击实过程中的晃动，保障试件成型稳定性。

5.2无需计数器：伺服系统内置编码器自动计数，无需额外安装机械计数器或光电传感器，彻底避免传统计数器在高频振动下易损坏、计数偏差等问题。

5.3精准控制：伺服系统具备毫秒级响应与闭环调节能力，精准控制落高一致性、频率稳定性、启停平稳性，确保每次击实能量均匀一致。

5.4电动提锤：电动推杆独立负责提锤，无需手动按压，即可将锤体平稳提升至标准落高，既降低操作强度，又避免人工提锤的高度波动，保障击实能量重复性。

5.5快速装模：试模卡扣采用快速锁紧结构，装模定位偏差≤1.5mm，适配Φ101.6mm标准型试件，装拆便捷高效，提升试验效率。

5.6多重保护：集成过载保护、过流保护、位置超程保护功能，遇异常自动停机，避免设备损坏与人员安全风险，保障试验过程安全。
