一、名称、型号

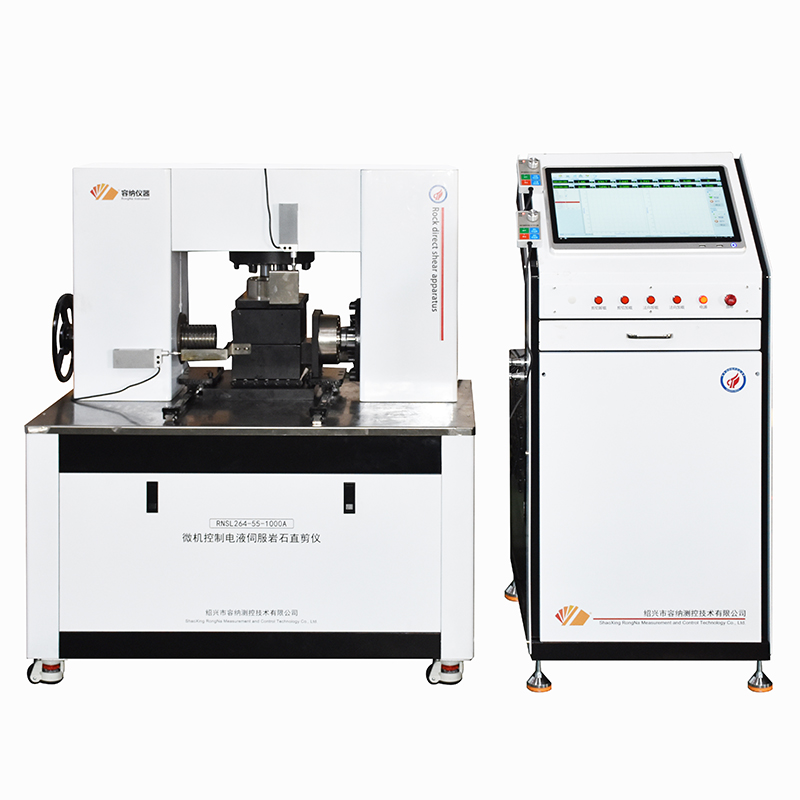

名称：微机控制伺服岩石直剪仪
型号：RNSL264-55-1000A
二、相关标准
SL/T 264-2020《水利水电工程岩石试验规程》
JTG 3431-2024《公路工程岩石试验规程》
GB/T 50266-2013《工程岩体试验方法标准》
三、产品概述
微机控制伺服岩石直剪仪是结合国家标准SL/T 264-2020《水利水电工程岩石试验规程》、JTG 3431-2024《公路工程岩石试验规程》、GB/T 50266-2013《工程岩体试验方法标准》 等规定和用户要求而设计。本试验机采用平推法，将同一类型的一组岩石试件在不同的法向荷载下进行水平剪切，根据库仑定律表达式确定岩石的抗剪强度参数。本试验机适用于岩石结构面（如节里面、层理面、片里面、劈里面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验。
本试验的目的是为了求出试件沿滑动面的正应力与剪应力的关系，提供岩石基础计算之依据。
四、技术参数
法向荷载P：0~500KN
法向工作行程S：0~100mm
横向荷载Q：0~500KN
横向工作行程S：0~150mm
法向空间 ：≤150mm（试样尺寸最大可放置高150mm）
横向空间 ：≤400mm（试样尺寸最大可放置宽度150mm）
法向和切向两力传感器均为：高精度轮辐传感器。（直接测力比压力传感器测力更直接，精准）
荷载指示方式：微机屏显
荷载指示精度：0.1KN
位移测量：光栅测微尺（0.001mm）
加载方式：伺服油泵控制。液压泵为进口超低噪音泵。
控载方式：手自一体无极调速
电机功率：1.5KW×2台
工作电压：AC 220V±10% 50HZ±1HZ
滚珠排：滚珠排下置式
主机尺寸：1145×681×1350mm（长×宽×高）
控制柜尺寸：550×570×1250mm（长×宽×高）
