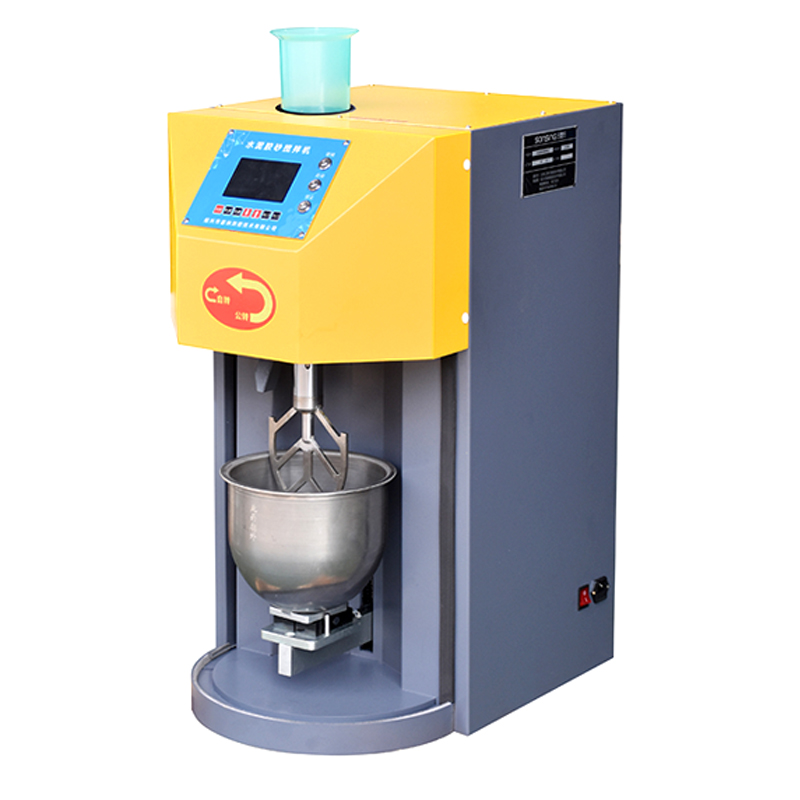

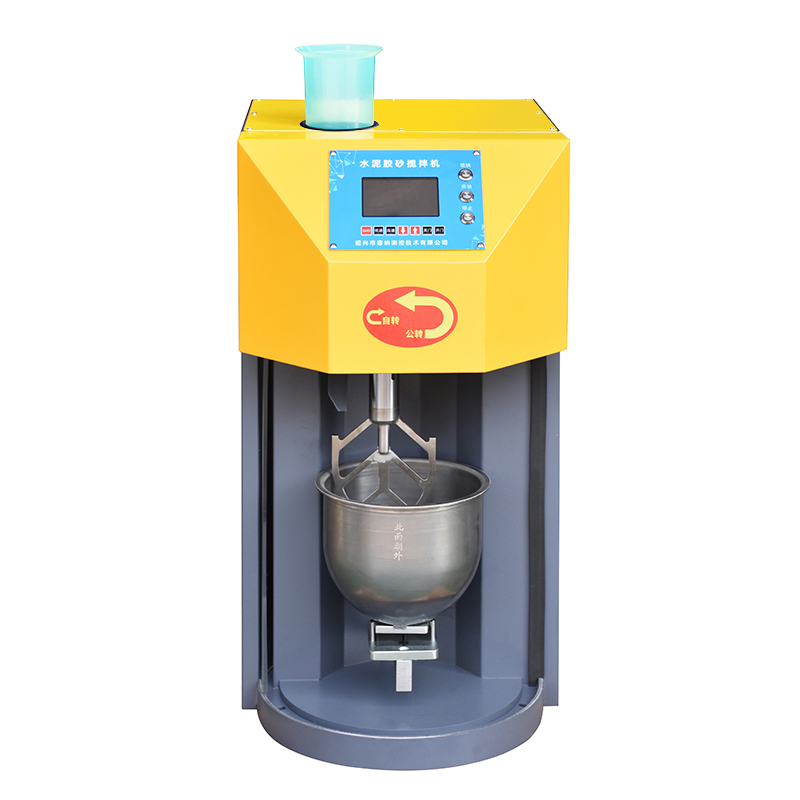

新标准JJ-20H水泥胶砂搅拌机
    发布时间: 2022-04-09 09:15

一、名称、型号及规格

  名称:水泥胶砂搅拌机

  型号:JJ-20H


二、执行标准

  GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》

  JC/T 681《行星式水泥胶砂搅拌机》


三、功能总述

  水泥胶砂搅拌机是我公司参照国家标准GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》、JC/T 681-2005 《行星式水泥胶砂搅拌机》等行业或国家标准设计制作。行星式胶砂搅拌机由胶砂搅拌锅和搅拌叶片及相应的机构组成。

四、技术参数

运动轨迹

低速(自转:140±2r/min)(公转:62±2r/min)

高速(自转:285±3r/min)(公转:125±3r/min)

运动轨迹

搅拌叶在搅拌锅内的运动轨迹同ISO679—1989(E)

搅拌叶宽度

135mm

搅拌叶联接

使用快接(可随时拆装叶片,便于叶片清洗)

搅拌锅容积

5L(壁厚3mm

搅拌锅安装

采用磁吸式锁固结构

方式

新式加砂结构90度倾倒加砂加砂完全性更高

电动防护门

采用自动开合门方式

工作间隙

搅拌叶与搅拌锅之间的工作间隙为3±1mm

电动机

伺服电机软传动功率0.75kW

净重

79kg

外形尺寸

长400×宽560×高900(mm)

五、技术要求

  1、搅拌叶片高速与低速时的自转和公转速度(如下)



自转 r/min

公转 r/min

140±2

62±2

285±3

125±3



2、胶砂搅拌机的工作程序

  2.1 设有手动和自动两种模式

  2.2 自动控制程序为:低速30s±1s,再低速30s±1s、同时自动开始加砂并在20s~30s内全部加完,高速30s±1s,停90s±1s,高速60s±1s。

  2.3 手动控制具有高、停、低三档速度及加砂功能控制按钮,并与自动互锁。



3、加砂装置

  3.1 完全性:一次试验所用标准砂能全部进入锅内不会外溅。

  3.2 加砂装置:水泥砂浆搅拌机采用新式加砂结构,通过程序控制步进电机控制新式加砂斗进行加砂,加砂速度更均匀,控时更精确,加砂到最后电机能自动抖动数次,使加砂完全性更高。



4、搅拌锅

  4.1 搅拌锅由不锈钢制造。

  4.2 搅拌锅深度:≈180㎜。

  4.3 搅拌锅内径:≈200㎜,垂直方向的内径之差不应超过0.5㎜。

  4.4 搅拌锅壁厚:≈3㎜。

  4.5 搅拌锅采用磁吸式锁固结构(取放更便捷,锁定后无晃动)。


水泥胶砂搅拌机操作规程下载链接: https://pan.baidu.com/s/1YDV6_iB9k7lvwSwwXlyNqg?pwd=urkp
