YJZ-500B 高强螺栓智能测力仪
    发布时间: 2022-02-26 08:57

一、相关标准

GB 50205-2020《钢结构工程施工质量验收规范》

GB/T3632-2016 《钢结构用 扭剪 型高强度螺栓连接副》

二、产品概述

该检测仪根可对大六角头高强螺栓连接副和扭剪型高强螺栓连接副M16、M20、M22、M24、M27、及M30的轴力、扭矩、及扭矩系数进行检测,显示并打印。当轴力达到标准规定的值后,检测仪发出蜂鸣声并记录检测数据,同时检测仪根据检测的轴力和扭矩自动计算出扭矩系数并且自动显示出来;当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数等。

具有参数设置和自动计算功能,标定及检定功能,根据高强螺栓的检测要求还设置了峰值保持的监测以及传感器过载保护提示等功能。




三、主要技术指标:

电压:380V AC接地

总功率:1000W

轴力检测范围:20-500kN

扭矩检测范围:10-2000Nm

螺栓规格:M16-M30

螺栓长度:55-280mm

试验精度:轴力±1.0% 扭矩±1.0%主机1台

四、设备特点

1、可以检测大六角高强螺栓连接副的轴力,扭力及扭矩系数。

2、可以检测扭剪型高强螺栓连接副的轴力,扭力及扭矩系数。(可以做到M27,M30的螺栓)是同类产品所不及的。

3、可以对抗滑移系数的扭力定值,省去人工定值的繁琐过程。

4、主机尺寸符合人机工程学,操作方便。

5、螺栓扭剪座安装于直线导轨之上,试件安装调整便捷。

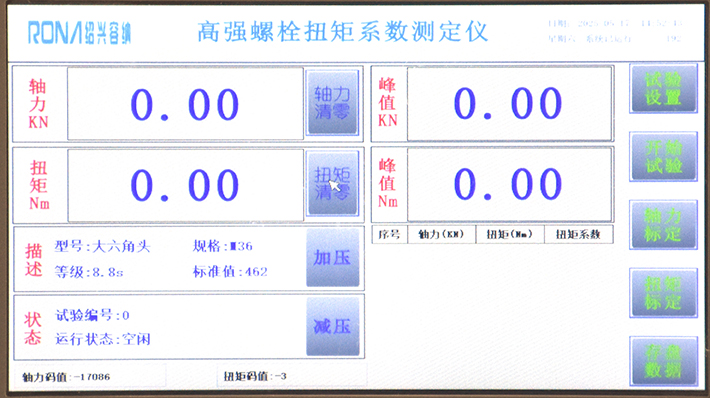

6、软件设计人性化,试验过程一键完成。

7、主机机身下端配置工具箱,试验操作人员工作更加便捷。

  8、输入端采用减速机匀速加载,大大提高了实验结果的一致性、重复性及
